Shurey's Scheme Works

Scheme Factory K2.1

Back

CONTENTS

★Document Window
★Dialog & Alert
★Utility Window

★はじめに

　とうとうここまでやってきました。
　本格的にK2スキームを作るために wnd# リソースを使って、cicnを加工します。
　時間もかなり必要ですし、必要なソフトウェアも増えます。また、それらを上手に組み合わせる必要があります。

　

必要なソフトウェア

ResEdit（フリー。アップル純正のリソースエディタ。）
Designer's Studio（シェアウェア。未登録の場合、30分毎に保存して終了しなければならないが、何度でも使える）
Pink Elephants（シェアウェア。未登録の場合、お知らせの画面が表示される）

　それぞれは「Scheme ToolBox」からダウンロードしてください。

　

必要なリソース

　スキーム「hariganeTESTER」を用意しました。[DOWNLOAD]
　cicn のウインドウ用パーツにリソースの番号が表示されるようにしてあります。これを使用して、どの番号がどこに表示されるかを確認することができます。
　このスキームを題材にしてリソースを解説します。

★Document Window

（１）Document Window

ActiveInactive
cicn -14335cicn -14336

　まずは、ドキュメント・ウインドウから作っていきましょう。
　このウインドウはファインダ（ファイルの表示）やアプリケーションの一般的な画面に使用されています。

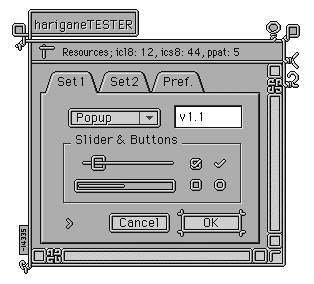

　Kaleidoscope でスキームの「hariganeTESTER」を使ってみるとウインドウに右下にリソースの番号が確認できます。実際にどのように使われているか確認してみてください。
　また、「S'Preview」を使えば、各パーツの実際の操作をしながらデザインの確認を行うことが出来ます。「Pref.」タブの中にある「New Window:」と表示されたポップアップメニューを使えば、各ウインドウの出来映えを見ることができます。

　主にアクティブ状態のリソースを使って解説をして行きます。インアクティブのウインドウはアクティブ・ウインドウを作ってからそれを加工すると簡単です。この時、同じマスクを使わないと画像が乱れますので、形を変えてしまわないように注意してください。
　一般的には明るくしたり暗くしたりと色調を変化させることで同じウインドウだと分かるようにしています。（この変化もアイデアや用途の対象になります）

　上のドキュメント・ウインドウは見た目は２つのパーツを必要としています。
　ウインドウのフレーム部分（cicn -14335）とウインドウの大きさを変えるためのグローボックス（cicn -14333／右下のマウスで引っ張る部分）です。
　ウインドウ・フレームの中には、クローズボックス（ウインドウを閉じるボタン）、ズームボックス（ウインドウのサイズを調整するボタン）、コラプスボックス（ウインドウを小さくたたむボタン）が含まれています。
　これらのボタン名は Pink Elephants で使用される名称で、Close Box、Zoom Box、Collapse Box と表記されています。以降、この名称を使用します。

　さて、その３つのボタンには押した状態のパーツも必要になります。今回はボタンの中の色を変化させるだけにしましたが、形そのものを変化させて動きのあるものも作れます。
　cicn -14330 にはそれら３つのボタンの差し替え画像を１つにつないだ画像が入っています。左からClose Box、Zoom Box、Collapse Box となります。

　[TIPS]
　通常、ウインドウをいくつか開いて作業をするとき、アクティブ・ウインドウは１つですが、インアクティブ・ウインドウが多く画面に表示されます。
　そのため、作業に支障のないインアクティブ・ウインドウを心がけましょう。
　デスクトップの壁紙を設定した場合は、その色ともアクティブの色とも違うものにしなければ困ってしまいます。
　例えば、薄い色の壁紙を作ったとしたら、そこから少し濃いインアクティブの色、そして更に濃いアクティブの色と段階を付けるようにします。

使用するリソース：cicn-14336Inactive Document Window
-14335Document Window
-14334Inactive Grow Box
-14333Grow Box
-14330Widget Down States
wnd#-14336Document Windowcicn -14330〜-14336 を制御

　５つの cicn リソースの他にそれらを制御する wnd# リソースが必要です。このリソースが実際にウインドウの大きさや細かな組み合わせを決定してくれます。
　この wnd# リソースの作成に Pink Elephants を使用します。
　もちろん、ResEdit を使って入力もできますが、数字ばかりの画面では作業の意味が分かりませんので、今何の作業をしているかが分かりやすいように Pink Elephants を使用します。

　にをドロップしてみましょう。
　Pink Elephants が hariganeTESTER を開いて、画面にリソースが表示されます。（その手前に出る画面はシェアウェア登録の案内になっていますので、登録後は表示されません。また、このウインドウを消しても動作には問題ありません。）
　さて、この Pink Elephants の使い方に関しては Emi☆さんのページを参照してください。

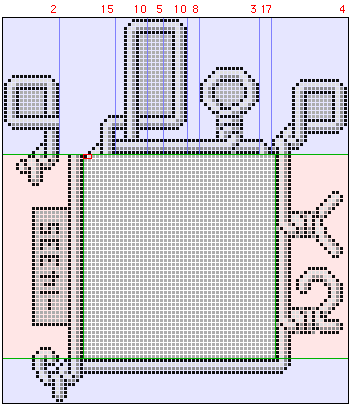

　cicn -14335 拡大図

　薄い青の領域が Top（上）とBottom（下）です。薄い赤の領域が Left（左）とRight（右）になっています。
　この harigane スキームでは、角の重なり合う部分がないように処理しています。（詳しくは下の TIPS を）
　また、Top の領域もそのままウインドウに適用されるには妙ですね。Wnd# の設定は次のようになっています。赤い数字は各領域の固有コードです。
　(0) Edge 0, (1) End Cap 0, (2) Close Box 14, (15) No Close Box 28, (10) Crumple 36, (5) Title 40, (10) Crumple 46, (8) Stretch Top Left 49, (3) Zoom Box 64, (17) No Collapse Box 67, (4) Collapse Box 86, (1) End Cap 86。
　それぞれの数値は左からのドット数です。(2) Close Box は0〜14の部分、次の (15) No Close Box が 15〜28にあるという意味です。
　(2) Close Box はウインドウを閉じるためのボタンですが、もしこれが存在しないウインドウの場合、(15) No Close Box が (2) Close Box に替わって表示されます。（下の No Title と No Box のウインドウを参照）

　中央のウインドウの中が Content Rectangle という部分で、これを最初に設定することで、Top や Left が自動的に決定されます。
　この Content Rectangle の左上にある赤線で囲った２ドットの領域はタイトルに使われる文字（左）と影（右）の色になっています。

　[TIPS]
　Wnd# で Top、Bottom、Left、Right の各領域を設定するとき、重なり合う部分ができます。
　この重なり合う部分がどちらも End Cap なら問題ないのですが、ボタンが端に寄っていると例えば Left (Right) の End Cap の上に Top (Bottom) の End Cap と Close Box が重なるようなことがあります。
　そんな時は Left (Right) の重なる領域に Edge を使います。

No TitleNo Box

　[TIPS]
　(15) No Close Box などボタンを使わないときの代替部分はなくても、そのまま表示されるので、デザインを常に固定化したい場合には代替部分は作る必要はありません。
　また、通常は左右に End Cap を置きます。Title の左右にも Title End Cap（No Title のときに消える）を使います。
　なぜ Title 部分の端っこを残したかというと、ウインドウシェードやワープロで選択部分をドラッグしてスクロールさせるときに、ウインドウの上フレーム部分にマウスを置く必要があるからです。harigane の場合、このフレームが細いためわざと Title が残るようにしました。（実際はフレームとして設定されている）

（２）Collapsed Document Window

　これはウインドウシェードという機能を使った時の画面です。
　コラプスボックスでウインドウをタイトルだけの状態にした時に、ドキュメント・ウインドウを別のものと差し替えるためのリソースなのです。
　まずはなくてもかまいませんので、必要となったら作ってください。

　[TIPS]
　ドキュメント・ウインドウを作成後、コラプスボタンを押してコラプス状態を確認します。その状態で画面の上と下がくっついて、デザインに乱れがないかがポイントです。
　どうしてもズレが出たり、絵が切れてしまう場合などにこのコラプス状態を作成します。

使用するリソース：cicn-14332Inactive Collapsed Document Window
-14331Collapsed Document Window
wnd#-14332Collapsed Document Window

　実は「hariganeTESTER」も当初はコラプス状態に問題がありました。ウインドウの左上にある針金のねじりが下に向いているため、コラプス状態になると絵が切れてしまったのです。
　そこで、ウインドウの左下にも針金のねじれを作り、コラプス状態にしても絵が合わさるようにしてみました。
　このような工夫ができないときや演出として必要な場合に、コラプス状態のウインドウを制作してみてください。

（３）Grow Box

　Document Window では15ドット、Utility Window では10ドットの cicn を使います。
　しかし、それ以上の大きさの cicn を作製し、フレームに重ねて表示することができます。

使用するリソース：cicn-14334Inactive Grow Box
-14333Grow Box
-14302Titled Utility Window Grow Box Inactive
-14301Titled Utility Window Grow Box Active
-14286Inacive Small Utility Window Grow Box
-14285Small Utility Window Grow Box

　ここでは「Color Plastic II」スキームを例に見てみましょう。
　Grow Box とフレームを一体化して表現したいときがあります。そのデザインをウインドウに設定してしまうと次のような現象が起こります。

リソース実際の画面
＋→or
cicn
-14335		cicn
-14333		Grow Box
あり		Grow Box
なし
　このように Grow Box がないときに境界が不自然にとぎれます。
　そこで、Grow Box がない状態を基本にデザインを行うと次のようになります。

リソース実際の画面
＋→or
cicn
-14335		cicn
-14333		Grow Box
あり		Grow Box
なし
　これでどちらのパターンでもうまく表示されるようになります。

　（_K_W_L_氏に感謝）

★Dialog & Alert

（１）Dialog

　ダイヤログやアラートのフレームにはタイトル表示、Close Box、Zoom Box、Collapse Box が必要ありません。
　また、グローボックスもありません。

Active

使用するリソース：cicn-14328Inactive Dialog
-14327Dialog
wnd#-14328Dialogcicn -14327〜-14328 を制御

（２）Movable Modal Dialog

　ムーバブル・モーダル・ダイヤログとは、マウスで移動可能なダイヤログで、フレームにタイトルが表示されます。

Active

使用するリソース：cicn-14324Inactive Movable Modal
-14323Movable Modal
-14310Inactive Movable Modal Grow Box
-14309Movable Modal Grow Box
wnd#-14324Movable Modalcicn -14323〜-14324 を制御

（３）Alert

　ダイヤログがあれば、省略することができます。

使用するリソース：cicn-14326Inactive Alert
-14325Alert
wnd#-14328Alertcicn -14325〜-14326 を制御

（４）Modal Alert

　ムーバブル・モーダル・ダイヤログがあれば、省略することができます。

使用するリソース：cicn-14322Inactive Movable Alert
-14321Movable Alert
wnd#-14322Movable Alertcicn -14321〜-14322 を制御

（５）共通リソース

　バックグラウンドカラー

使用するリソース：cicn-9776Alert/Dialog Background
-9775Inactive Alert & Dialog Background
cinf-9776Alert/Dialog Backgroundcicn と連動
-9775Inactive Alert & Dialog Background

　actb -14336, dctb -14336, dctb -14320 は不要になります。

★Utility Window

（１）Utility Window

Active

　Document Window よりも少し細いフレームを作ります。
　メインのウインドウに対して、作業を切り替えるためのサブウインドウを開いて使うときに Utility Window を使います。
　数多く並べても重なって使いにくくならないようにすると良いでしょう。

　Document Window と同じく、Collapse状態のウインドウも作製できます。（省略可）

使用するリソース：cicn-14304Inactive Titled Utility Window
-14303Titled Utility Window
-14302Inactive Large Utility Window Grow Box
-14301Large Utility Window Grow Box
wnd#-14304Titled Utility Windowcicn -14301〜-14304 を制御

使用するリソース：cicn-14300Inactive Collapsed Titled Utility Window
-14299Collapsed Titled Utility Window
-14298Pressed Utility Window Widgets
-14297Utility Window Alternate Zoom Box Widgets
wnd#-14300Collapsed Titled Utility Windowcicn -14297〜-14300 を制御

（２）Side Floating Utility Window

　(No Title) Utility Window を左に倒した形をしており、グラフィックソフトのカラーパレットなどで見ることができる。

　Collapse状態は左にウインドウがたたむようになっている。

使用するリソース：cicn-14296Inactive Side Floating Utility Window
-14295Side Floating Utility Window
-14294Inactive Side Floating Utility Window Grow Box
-14293Side Floating Utility Window Grow Box
wnd#-14296Side Floating Utility Windowcicn -14293〜-14296 を制御

使用するリソース：cicn-14292Inactive Collapsed Side Floating Utility Window
-14291Collapsed Side Floating Utility Window
-14290Pressed Side Floating Utility Window Widgets
-14289Side Floating Utility Window Alternate Zoom Box Widgets
wnd#-14292Side Floating Utility Windowcicn -14289〜-14292 を制御

（３）No Title Utility Window

Active

　Utility Window のタイトルなしの場合のフレームデザインです。

使用するリソース：cicn-14288Inactive No Title Utility Window
-14287No Title Utility Window
-14286Inactive Small Utility Window Grow Box
-14285Small Utility Window Grow Box
wnd#-14288No Title Utility Windowcicn -14285〜-14288 を制御

使用するリソース：cicn-14284Inactive Collapsed No Title Utility Window
-14283Collapsed No Title Utility Window
-14278Inactive Small side Floating Utility Window Grow Box
-14277Small side Floating Utility Window Grow Box
wnd#-14284Collapsed No Title Utility Windowcicn -14297〜-14284 を制御
